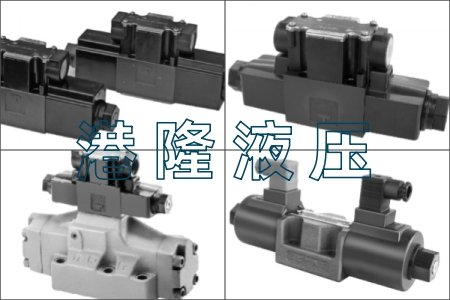

DSG系列是油研**板式连接直动式电磁换向阀**，70系列为**高压大流量低压降设计**，采用强力湿式电磁铁和5腔式阀体结构，适合液压系统中控制执行元件（油缸/马达）的换向动作，广泛应用于注塑机、机床、工程机械等领域。以下从型号解析、核心参数、阀芯机能、结构特点、工作原理等方面全面说明。
一、型号含义深度解析
| 型号部分 | 含义 | DSG-01-2D2-D24-N-70 | DSG-01-3C2-D24-N-70 | 核心差异 |
|----------|------|---------------------|---------------------|----------|
| **DSG** | 电磁换向阀（Solenoid Operated Directional Control Valve） | 直动式，板式连接 | 直动式，板式连接 | 相同 |
| **01** | 阀规格（通径） | 1/4"BSP.F，对应6mm通径，额定流量63L/min | 1/4"BSP.F，对应6mm通径，额定流量63L/min | 相同 |
| **2/3** | 阀位数 | **2=二位换向阀**，有两个工作位置 | **3=三位换向阀**，有三个工作位置（中位+两个换向位） | 阀位数不同，控制方式不同 |
| **D/C** | 弹簧配置 | **D=双电磁铁**（无弹簧复位，断电保持当前位置） | **C=弹簧对中型**（双电磁铁，断电自动回到中位） | 复位方式不同，安全性不同 |
| **2** | 阀芯机能 | **2=标准二位四通**：常态（电磁铁1断电，电磁铁2断电）P→A、B→T；电磁铁1通电P→B、A→T | **2=标准三位四通中位O型**：中位P、T、A、B全封闭；左位P→A、B→T；右位P→B、A→T | 中位机能不同，系统特性不同 |
| **D24** | 电磁铁电压 | **直流24V湿式电磁铁** | **直流24V湿式电磁铁** | 相同 |
| **N** | 接线方式 | **标准插头式接线**（不带指示灯），N1为带指示灯插头 | **标准插头式接线**（不带指示灯），N1为带指示灯插头 | 相同 |
| **70** | 设计标准 | **高压大流量低压降设计**，最高压力35MPa | **高压大流量低压降设计**，最高压力35MPa | 相同 |
**完整型号解读**：
- DSG-01-2D2-D24-N-70：**板式连接直动式电磁换向阀**，1/4"BSP.F，2位双电磁铁（无弹簧复位），标准二位四通阀芯，直流24V湿式电磁铁，标准插头式接线，70系列高压大流量设计
- DSG-01-3C2-D24-N-70：**板式连接直动式电磁换向阀**，1/4"BSP.F，3位弹簧对中（双电磁铁），标准三位四通中位O型阀芯，直流24V湿式电磁铁，标准插头式接线，70系列高压大流量设计
二、核心参数规格对比表
| 参数 | DSG-01-2D2-D24-N-70（二位双电磁铁） | DSG-01-3C2-D24-N-70（三位弹簧对中） | 备注 |
|------|--------------------------------------|--------------------------------------|------|
| **最大工作压力** | 35MPa（5080psi） | 35MPa（5080psi） | 70系列特有高压设计，比50系列（31.5MPa）提升约10% |
| **回油路允许背压** | 16MPa（2320psi） | 16MPa（2320psi） | 高压工况下仍能稳定工作 |
| **额定流量** | 63L/min（16.6US.GPM） | 63L/min（16.6US.GPM） | 压力降≤0.3MPa时的流量 |
| **最大流量** | 100L/min（26.4US.GPM） | 100L/min（26.4US.GPM） | 短时最大允许流量 |
| **电磁铁类型** | 湿式直流电磁铁（D24），双电磁铁 | 湿式直流电磁铁（D24），双电磁铁 | 湿式设计散热好，寿命长，可长期通电 |
| **功率消耗** | 每个电磁铁约29W | 每个电磁铁约29W | 标准功率，低功率型可选5W（E-DSG系列） |
| **连接方式** | 板式连接，符合ISO 4401-03-02-0-05 | 板式连接，符合ISO 4401-03-02-0-05 | 4个安装螺栓孔，中心距48mm |
| **油口规格** | P/T/A/B均为1/4"BSP.F | P/T/A/B均为1/4"BSP.F | 对应6mm通径 |
| **阀芯行程** | 约4mm | 约4mm | 确保完全换向 |
| **阀体材质** | 铸铁 | 铸铁 | 高强度，耐高压，抗冲击 |
| **重量** | 约1.9kg（4.2lbs） | 约2.0kg（4.4lbs） | 三位阀因弹簧对中机构略重 |
| **防护等级** | IP40（标准防护） | IP40（标准防护） | 可选IP65防护等级（7090系列） |
| **油液粘度范围** | ISO VG 10～68 | ISO VG 10～68 | 推荐使用ISO VG 32/46液压油 |
| **油液清洁度要求** | NAS 7级以上 | NAS 7级以上 | 防止杂质卡滞阀芯 |
| **工作温度范围** | -20℃～80℃ | -20℃～80℃ | 特殊密封可选-30℃～100℃ |
| **响应时间** | 约0.05秒（电磁铁通电） | 约0.05秒（电磁铁通电），中位复位约0.1秒 | 双电磁铁响应速度快 |
三、阀芯机能详细说明（2D2 vs 3C2）
1. 2D2型阀芯（二位双电磁铁）
| 工作状态 | 条件 | 阀芯位置 | 油液流向 | 应用场景 |
|----------|------|----------|----------|----------|
| **初始位置** | 电磁铁1断电，电磁铁2断电 | 左位 | P→A、B→T | 执行元件初始状态（如油缸伸出） |
| **换向位置** | 电磁铁1通电，电磁铁2断电 | 右位 | P→B、A→T | 执行元件换向动作（如油缸缩回） |
| **保持位置** | 两个电磁铁都断电 | 保持当前位置 | 油液停止流动，执行元件锁定 | 需要位置保持的场合（如升降平台） |
**关键特点**：
- 双电磁铁设计，无弹簧复位，断电保持当前位置，适合需要位置锁定的系统
- 可实现两位控制，结构简单，响应速度快
2. 3C2型阀芯（三位弹簧对中）
| 工作状态 | 条件 | 阀芯位置 | 油液流向 | 应用场景 |
|----------|------|----------|----------|----------|
| **中位** | 两个电磁铁都断电，弹簧对中 | 中间位置 | P、T、A、B全封闭（O型中位） | 执行元件锁定，系统保压 |
| **左位** | 电磁铁1通电，电磁铁2断电 | 左位 | P→A、B→T | 执行元件动作1（如油缸伸出） |
| **右位** | 电磁铁1断电，电磁铁2通电 | 右位 | P→B、A→T | 执行元件动作2（如油缸缩回） |
**关键特点**：
- 弹簧对中设计，断电自动回到中位，系统安全性高，防止意外动作
- O型中位机能：中位时各油口封闭，执行元件锁定，系统保压，适合需要精确定位的场合
- 三位控制，可实现执行元件的伸出、缩回和停止三种状态
四、结构特点与工作原理
1. 结构设计（70系列核心优势）
- **5腔式阀体**：流道设计更合理，压力损失比旧款降低约30%
- **强力湿式电磁铁**：散热效果好，可连续通电，寿命长，抗污染能力强
- **硬质合金阀芯**：表面硬化处理，耐磨、抗腐蚀，延长使用寿命
- **双密封结构**：内泄漏量极小（≤0.1L/min at 35MPa），提高系统效率
- **手动应急机构**：标准配置手动按钮，断电时可手动换向，提高系统安全性
- **N型接线**：标准插头式接线，安装方便，可快速更换电磁铁
2. 工作原理对比
- 双电磁铁设计，无弹簧复位，通过两个电磁铁的交替通电实现换向
- 电磁铁1通电：电磁力推动阀芯到右位，P→B、A→T
- 电磁铁2通电：电磁力推动阀芯到左位，P→A、B→T
- 两个电磁铁都断电：阀芯保持当前位置，实现位置锁定功能
（2）DSG-01-3C2-D24-N-70（三位弹簧对中）
- 双电磁铁+弹簧对中设计，通过两个电磁铁的交替通电实现换向，断电自动回到中位
- 电磁铁1通电：电磁力克服左侧弹簧力，阀芯到左位，P→A、B→T
- 电磁铁2通电：电磁力克服右侧弹簧力，阀芯到右位，P→B、A→T
- 两个电磁铁都断电：左右弹簧力平衡，阀芯回到中位，P、T、A、B全封闭，执行元件锁定
五、电磁铁规格与电气连接要求
| 电磁铁类型 | 电压 | 功率 | 连接方式 | 注意事项 |
|------------|------|------|----------|----------|
| **D24（直流24V）** | DC 24V ±5% | 29W/个 | 插头式（N型） | 1. 正负极性必须正确，不得接反<br>2. 需配反向二极管保护，防止反电动势损坏控制器<br>3. 推荐使用1.5mm²以上电线<br>4. 双电磁铁需独立控制，避免同时通电 |
六、安装要点与注意事项
1. **安装方向**：
- 阀体可任意方向安装，但**电磁铁建议垂直向上**，防止空气积聚影响散热
- 安装面需平整（平面度≤0.01mm），清洁无杂质，建议使用密封垫（如YX型）
2. **油路连接**：
- 严格按油口标识（P=进油，T=回油，A/B=工作油口）连接，不得接反
- 回油管路应通畅，背压不超过16MPa，避免影响阀芯动作
3. **电气连接**：
- 双电磁铁需分别接线，使用独立的控制回路
- 建议在每个电磁铁回路中安装熔断器（5A）和浪涌抑制器，?；さ缏?/div>
4. **油液要求**：
- 清洁度：**NAS 7级以上**，建议安装10μm精度过滤器
- 粘度：ISO VG 32/46，油温控制在-20℃～80℃
- 介质：石油基液压油，磷酸酯油需选特殊密封件（F-系列）
七、维护保养与故障处理
1. 定期维护计划
| 维护周期 | 维护内容 |
|----------|----------|
| 500小时 | 检查电磁铁温度（≤80℃），测试换向响应时间（≤0.1秒） |
| 2000小时 | 拆卸清洗阀芯，检查密封件磨损情况，测量内泄漏量 |
| 4000小时 | 更换电磁铁线圈、弹簧和密封件，确保长期稳定运行 |
2. 常见故障与处理方案
| 故障现象 | 可能原因 | 处理方法 |
|----------|----------|----------|
| **换向不顺畅/响应慢** | 1. 油液污染，杂质卡滞阀芯<br>2. 电磁铁功率不足/电压异常<br>3. 弹簧疲劳，弹力不足<br>4. 油温过高/过低 | 1. 拆洗阀芯，更换滤芯提高油液清洁度<br>2. 检查电压（DC24V±5%），更换线圈<br>3. 更换同规格弹簧<br>4. 控制油温在推荐范围（30℃～50℃） |
| **内泄漏量大（>0.5L/min）** | 1. 阀芯与阀孔磨损，配合间隙增大<br>2. 密封件老化损坏<br>3. 油温过高导致密封件软化 | 1. 检查阀芯与阀孔，必要时更换阀体<br>2. 更换O型圈和密封件（推荐氟橡胶材质）<br>3. 降低油温，检查冷却系统 |
| **电磁铁烧毁** | 1. 电压过高/过低<br>2. 连续通电时间过长（超过额定值）<br>3. 线圈绝缘层损坏<br>4. 油液泄漏导致线圈短路 | 1. 安装稳压器，确保电压稳定<br>2. 控制工作频率（≤300次/分钟）<br>3. 更换线圈，检查绝缘性能<br>4. 修复泄漏点，更换密封件 |
| **2D2型无法保持位置** | 1. 电磁铁剩磁过大<br>2. 阀芯卡滞<br>3. 油液压力波动过大 | 1. 更换低剩磁电磁铁<br>2. 拆洗阀芯，去除杂质<br>3. 安装压力稳定器，减小压力波动 |
| **3C2型无法回到中位** | 1. 弹簧断裂或疲劳<br>2. 阀芯卡滞<br>3. 两个电磁铁同时通电 | 1. 更换弹簧对中机构<br>2. 拆洗阀芯，去除杂质<br>3. 检查控制电路，避免同时通电 |
八、选型建议
1. **阀位数选择**：
- **2位阀（2D2）**：适合仅需两个工作位置（如油缸伸出/缩回）且需要位置保持的系统
- **3位阀（3C2）**：适合需要三个工作位置（伸出/停止/缩回）且要求断电自动复位的系统，安全性更高
2. **弹簧配置选择**：
- **D型（双电磁铁）**：适合需要位置锁定的场合，如升降平台、夹紧机构
- **C型（弹簧对中）**：适合需要断电自动复位的场合，如安全?；は低?、紧急停止装置
3. **中位机能选择**：
- **3C2（O型中位）**：适合需要系统保压和执行元件锁定的场合，如机床工作台定位
- 如需其他中位机能，可选择3C3（Y型）、3C4（H型）等型号
4. **特殊需求**：
- 低功耗：选E-DSG系列（5W功率）
- 恶劣环境：选带防护等级IP65的7090系列
- 低噪音：选S-DSG系列（带缓冲设计）
